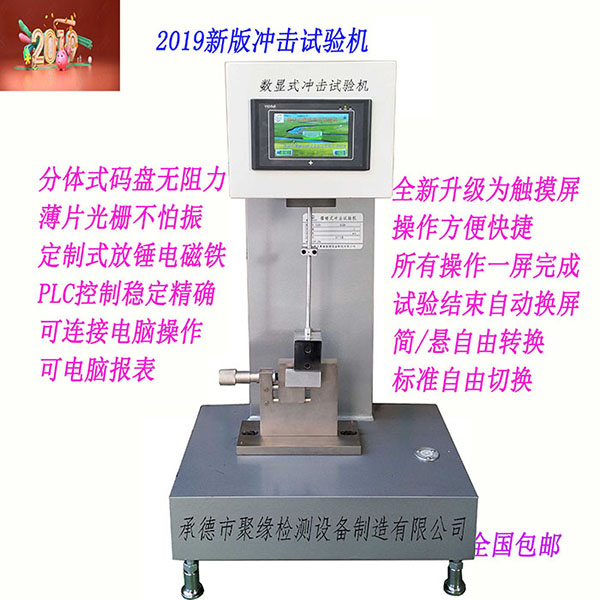

XJUD-5.5系列數顯式懸臂梁沖擊試驗機
本系列數顯沖擊試驗機主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷，鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。是化工行業、科研單位、大專院校，質量檢測等部門理想的測試設備。
特點：
1、本系列沖擊試驗機是采用微計算機技術研制生產的智能化數顯式?jīng)_擊試驗機。先進之處在于它能夠自動修正摩擦和風阻所帶來的能量損失，擺脫了能量由于阻力影響而進行修正的數值圖表。（試樣斷裂后擺錘剩余能量的檢測和能量損失的修正在沖擊過程中一次完成）。
2、本系列沖擊試驗機均采用PLC控制，LCD液晶文本顯示器顯示試驗結果，使讀數更直觀，提高了沖擊機的精度和準確度，中文漢字手指圖標操作簡單明了。
3、本儀器使用的傳感器為分體式軟盤高精度編碼器，精度高故障率低；掛錘電磁鐵為定制專用一體式電磁鐵，連接可靠噪音低，運行安全可靠.
XJUD-5.5懸臂梁沖擊試驗機主要技術參數完全符合IS0180、ASTM256、GB/T 1843、GB/T 2611、JB/T 8761 、GB/T21189T等標淮要求。
技術參數：
1、主要技術指標
|
|
XJU-5.5
|
|
沖擊速度
|
3.5 m/s
|
|
擺錘能量
|
1J、2.75J、5.5J
|
|
擺錘力矩
|
Pd1＝=0.53590Nm
Pd2.75＝1.47372Nm
Pd5.5＝2.94744Nm
|
|
打擊中心距
|
335mm
|
|
擺錘揚角
|
150°
|
|
刀刃圓角半徑
|
R=0.8±0.2mm
|
|
刀刃至鉗口上面距離
|
22±0.2mm
|
|
沖擊刀刃夾角
|
75°
|
|
擺錘空沖擊能量損失
|
1J：2%；2.75J、5.5J：1%
|
2、使用溫度：15℃-35℃
3、電 源：AC220V 、50Hz
4、數顯示最小指示值：5.5J以下0.001J（含5.5J）；5.5J以上0.001J
5、數顯示沖擊機具有角度自識別功能，能量損失自動補償，精度高的特點。
6、試樣類型表：
|
試樣類型
|
長L(mm)
|
寬b(mm)
|
厚h(mm)
|
|
1
|
80±2
|
10.0±0.2
|
4
|
7、試樣缺口：A型缺口 45°±1° 缺口底部半徑R=0.25±0.05mm
B型缺口 45°±1° 缺口底部半徑R=1±0.05mm
8、試驗機外形尺寸：550mm×350mm×850mm
9、試驗機凈重：160kg
|
